天饋信號防雷器詳解

一、起源

隨著無線通信技術的飛速發展，基站、電視廣播系統、衛星通信系統等天饋系統日益普及。然而，這些系統常常暴露在室外環境中，極易受到雷電的威脅。為了保護這些昂貴的設備免受雷電浪涌的損害，天饋信號防雷器應運而生。天饋信號防雷器作為浪涌保護器的一種，專門針對饋線進行防雷保護，其起源可以追溯到對無線通信設備防雷需求的不斷增加。

二、原理

天饋信號防雷器的工作原理基于非線性電阻元件的特性。在正常電壓下，它呈現高阻態，對信號傳輸幾乎沒有影響；而在雷電產生的高電壓瞬間，避雷器迅速轉變?yōu)榈妥钁B(tài)，將雷電電流迅速引導至地下，從而保護天饋系統免受雷電沖擊。通常采用氣體放電管或壓敏電阻等元件來實現快速的電壓響應，內部的電感和電容組件有助于優化避雷器的頻率特性，確保在防雷的同時不影響信號的正常傳輸。

三、參數

天饋信號防雷器的參數眾多，以下是一些關鍵參數及其說明：

• 工作頻率范圍：一般較寬，如0~3000MHz，能夠滿足多種通信系統的需求。

• 沖擊耐受能力：如C2可達20kV&10kA，表示防雷器能夠承受較大的雷電沖擊。

• 標稱放電電流In(8/20μs)：如10kA，表示在8/20微秒波形下的標稱放電電流。

• 沖擊放電電流Iimp(10/350μs)：如2kA，表示在10/350微秒波形下的沖擊放電電流。

• 電壓保護水平Up：通常為500V，表示防雷器在雷電沖擊下能夠將電壓限制在安全范圍內。

• 特性阻抗：一般為50Ω或75Ω，與同軸電纜的特性阻抗相匹配，以減少信號反射和損耗。

• 插入損耗：一般要求≤0.5dB或更低（如≤0.2dB），以確保信號傳輸質量不受影響。

• 駐波比：一般要求≤1.2，以減少信號反射和干擾。

四、接口

天饋信號防雷器的接口類型多樣，以適應不同設備的連接需求。常見的接口類型包括BNC、N型、SMA、TNC等，以及DIN頭、F頭、L9接口等多種形式。在選擇防雷器時，應確保防雷器的接口形式與被保護設備的接口類型相匹配，以確保連接可靠和信號傳輸穩定。

五、應用場景

天饋信號防雷器廣泛應用于各種無線通信設備、基站、電視廣播系統、衛星通信系統以及無線網絡系統等天饋系統的防雷保護中。具體應用場景包括：

• 通信基站：保護天線和饋線免受雷電沖擊，確保通信系統的連續性。

• 無線電和電視廣播系統：防止雷電引起的電壓浪涌對設備和信號傳輸?shù)挠绊?，確保廣播信號的穩定傳輸。

• 衛星通信系統：減少雷電引起的故障和損壞，保護衛星通信系統的天線和饋線。

• 無線網絡系統：保護無線路由器、基站和其他網絡設備的天線和饋線，確保網絡的穩定運行。

六、安裝

天饋信號防雷器的安裝相對簡單，但需要注意以下幾點：

• 接口匹配：確保防雷器的接口與被保護設備的接口相匹配。

• 串聯連接：防雷器應串接安裝在接收設備端口上，確保連接可靠。

• 接地要求：防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直，以減少分布電感對雷擊電磁脈沖能力泄放的影響。

• 安裝位置：防雷器最好安裝在戶外，靠近被保護設備的一端，以減少感應雷對室內設備的影響。

七、前景

隨著無線通信技術的不斷發展和普及，天饋系統的防雷保護需求也將持續增長。天饋信號防雷器作為保護天饋系統免受雷電浪涌干擾和損壞的重要設備，其市場前景廣闊。未來，隨著技術的不斷進步和創新，天饋信號防雷器的性能將更加優越、功能將更加完善、應用將更加廣泛。同時，隨著人們對防雷保護意識的不斷提高，天饋信號防雷器的市場需求也將持續增長。

綜上所述，天饋信號防雷器在保護無線通信設備免受雷電浪涌干擾和損壞方面發揮著重要作用。通過了解其起源、原理、參數、接口、應用場景、安裝方法以及市場前景等方面的信息，我們可以更好地選擇和使用天饋信號防雷器，為無線通信系統的穩定運行提供有力保障。

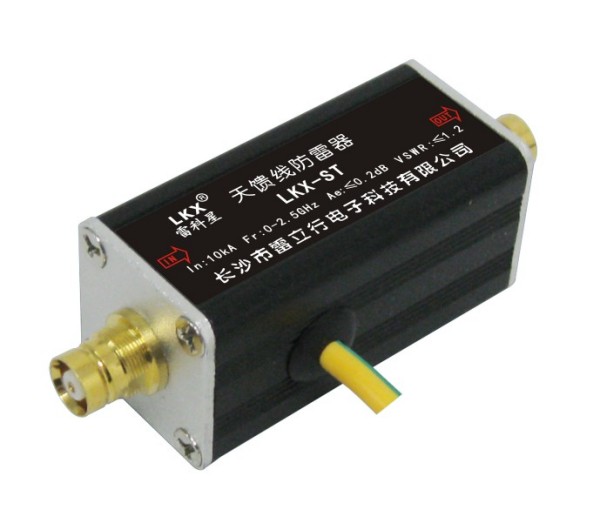

天饋信號防雷器（各種接口）

■天饋信號防雷器產品用途

          天饋信號防雷器主要用于沿各種天饋線線路侵入設備的雷電（過電壓）防護，如天饋信號設備（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移動通信設備和有線電視等）。

■天饋信號防雷器產品特點

● 放電電流大，采用多級保護。

● 內置快速半導體保護器件，響應速度快，殘壓低。

● 核心元件采用國際知名品牌，性能優越。

● 節能、環保，安裝簡便，適用于各種標準接口類型。

● 插入損耗低，確保線路暢通。

● 駐波系數小，工作頻率范圍寬。

■天饋信號防雷器技術參數

■天饋信號防雷器安裝說明

● 本產品為串聯連接方式。

● 請選擇與被保護設備接口類型相同的產品。

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接（其中黃銅類產品兩端都可以接輸入線或輸出線），切勿接錯。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
