■產品用途
二合一防雷器是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，適用于通信場所、樓宇等各種安防場所室內、室外監控系統高速球、中速球、云臺攝像機等的電源、視頻/音頻、云臺控制線路的防雷（浪涌）保護。
■產品特點
● 產品采用串聯式結構設計，具有多級保護功能。
● 信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。
● 放電電流大，響應速度快，損耗低。
● 節能、環保，殘壓低，使用壽命長。
● 集成化組合、體積小，接線簡易，安裝方便，實用性強。
■技術參數
名稱 | 型號 | 規格 | 接口 類型 | 額定工 作電壓 Un | 最大持 續工作 電壓Uc | 電壓 保護 水平 Up(V) | 傳輸特性 | 標稱放 電電流 In(kA, 8/20μs) | 最大放 電電流 Imax(kA, 8/20μs) | 響應 時間 tA(ns) | 插入 損耗 (dB) | 工作溫度（℃） | 工作濕度（RH） |
LKX-SV2 | 電源12V | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | -10～60 | 30%～90% | |
電源24V | 24VAC | 30VAC | 300 | ||||||||||
電源220V | 220VAC | 320VAC | 1100 | ||||||||||

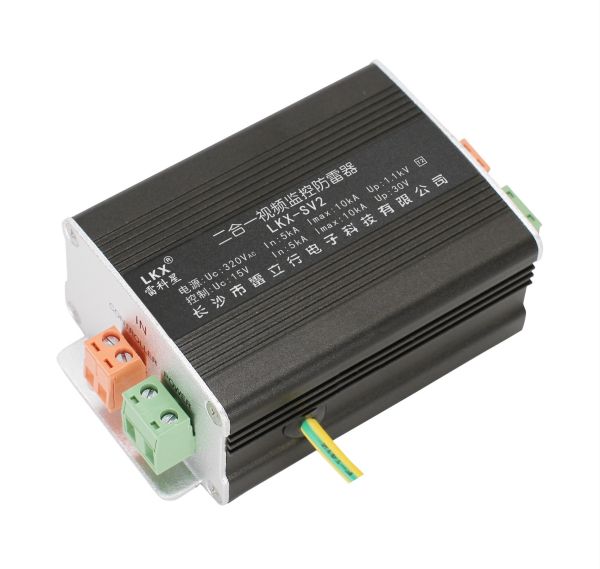

控制 | 12V | 15V | 30 | 10Mbps | 5 | 10 | ≤1 | ≤0.2 | |||||
LKX-SV2 | 導軌式、電源12V | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |||
導軌式、電源24V | 24VAC | 30VAC | 300 | ||||||||||
導軌式、電源220V | 220VAC | 320VAC | 1100 | ||||||||||
控制 | 12V | 15V | 30 | 10Mbps | 5 | 10 | ≤1 | ≤0.2 | |||||
LKX-SV2 | 電源12V、中尺寸 | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |||
電源24V、中尺寸 | 24VAC | 30VAC | 300 | ||||||||||
電源220V、中尺寸 | 220VAC | 320VAC | 1100 | ||||||||||

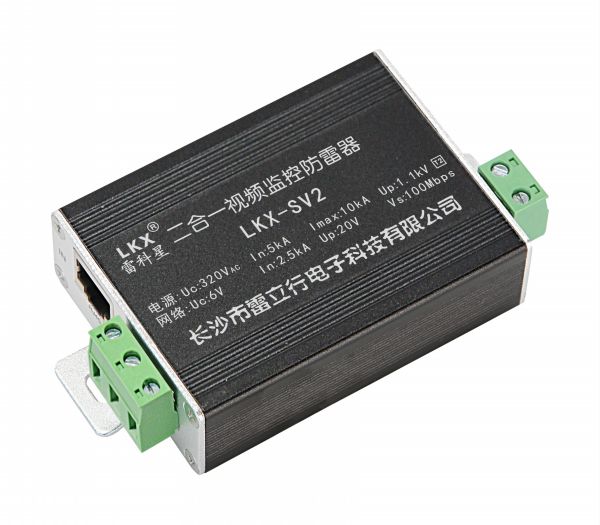

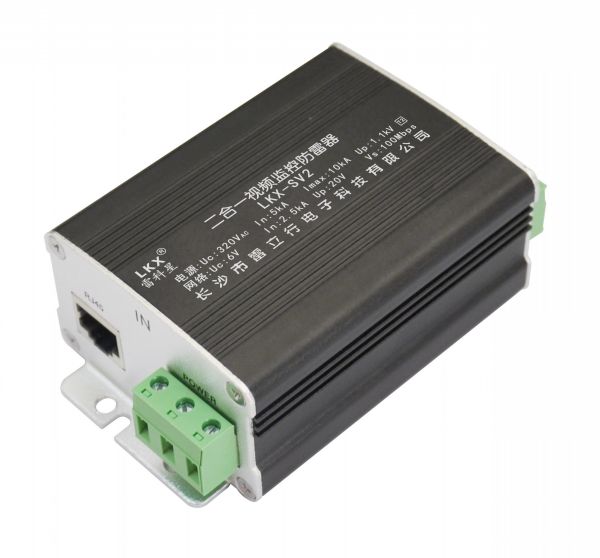

網絡 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 | ||||
LKX-SV2 | 電源12V、小尺寸 | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |||
電源24V、小尺寸 | 24VAC | 30VAC | 300 | ||||||||||
電源220V、小尺寸 | 220VAC | 320VAC | 1100 | ||||||||||
網絡 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 | ||||

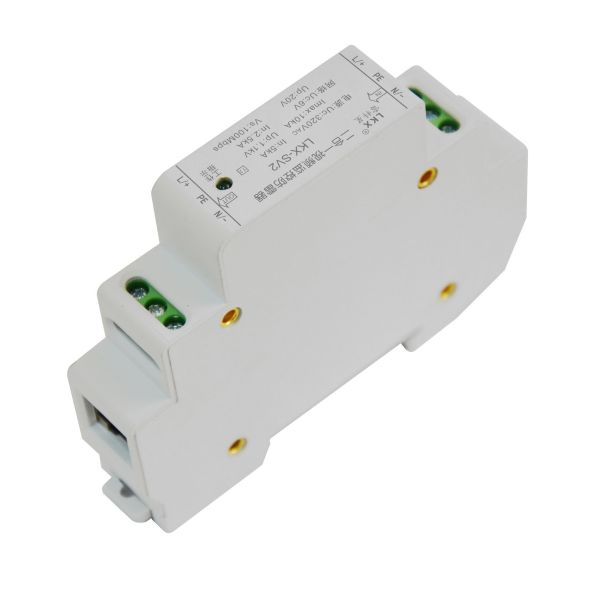

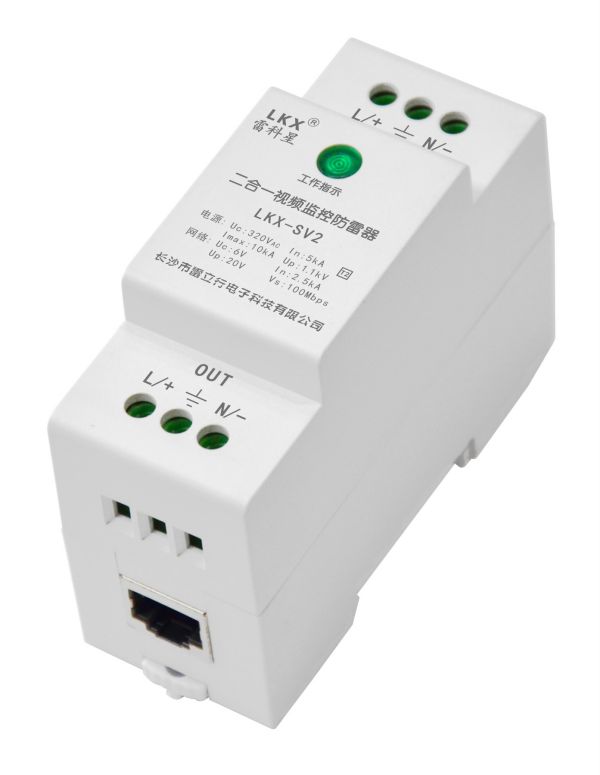

LKX-SV2 | 導軌式、電源12V、18mm | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |||
導軌式、電源24V、18mm | 24VAC | 30VAC | 300 | ||||||||||
導軌式、電源220V、18mm | 220VAC | 320VAC | 1100 | ||||||||||
網絡 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 | ||||
LKX-SV2 | 導軌式、電源12V、36mm | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |||
導軌式、電源24V、36mm | 24VAC | 30VAC | 300 | ||||||||||
導軌式、電源220V、36mm | 220VAC | 320VAC | 1100 | ||||||||||
網絡 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 | ||||
LKX-SV2 | 電源12V、帶遙信 | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |||
電源24V、帶遙信 | 24VAC | 30VAC | 300 | ||||||||||
電源220V、帶遙信 | 220VAC | 320VAC | 1100 | ||||||||||
網絡 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 | ||||
LKX-SV2 | 電源12V、免接地 | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |||
電源24V、免接地 | 24VAC | 30VAC | 300 | ||||||||||
電源220V、免接地 | 220VAC | 320VAC | 1100 | ||||||||||
網絡 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 | ||||
LKX-SV2 | 電源12V | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |||
電源24V | 24VAC | 30VAC | 300 | ||||||||||
電源220V | 220VAC | 320VAC | 1100 | ||||||||||
1000M網絡 | RJ45 | 5V | 6V | 20 | 1000Mbps | 2.5 | 5 | ≤1 | ≤0.2 | ||||
LKX-SV2 | 導軌式、電源12V、36mm | 接線 端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |||
導軌式、電源24V、36mm | 24VAC | 30VAC | 300 | ||||||||||
導軌式、電源220V、36mm | 220VAC | 320VAC | 1100 | ||||||||||
1000M網絡 | RJ45 | 5V | 6V | 20 | 1000Mbps | 2.5 | 5 | ≤1 | ≤0.2 |
■安裝說明
● 本產品為串聯連接方式。
● 安裝前必須切斷電源，嚴禁帶電操作。
● 請選擇與被保護設備接口類型相同的產品。
● 防雷器應與被保護設備的工作電壓相匹配。
● 防雷器：電源線路的“L/+”為火線/正極，“N/–”為零線/負極；控制信號線路的A、B為信號的兩極。

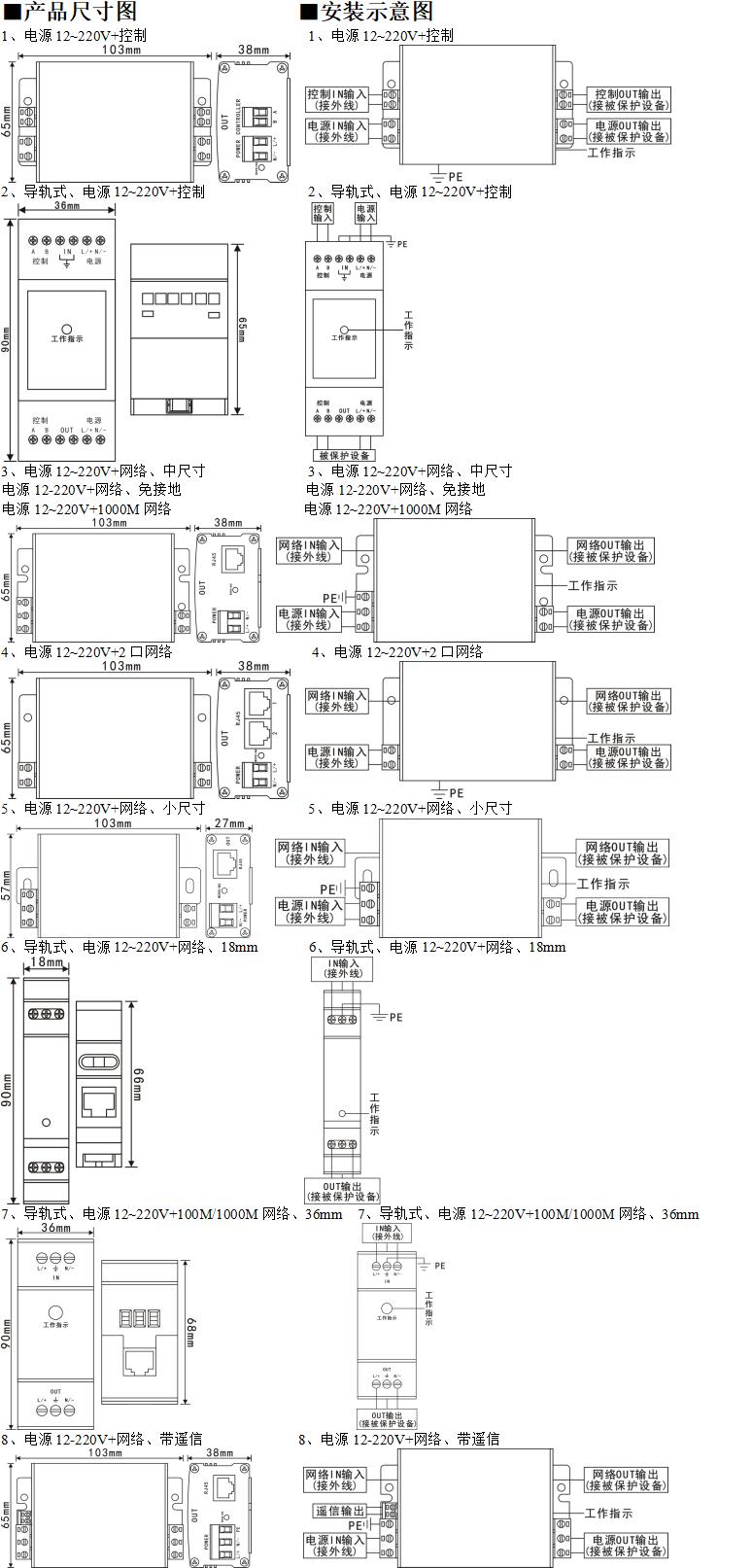

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。
● 防雷器電源部分帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。
● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。
● 免接地產品無需連接地網，為達到本產品的較佳防雷效果，建議將PE等電位點與設備公共端、直流電源地、交流電源地或其他簡易金屬接地體相連接。
● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
