電源網絡二合一防雷器的功能

電源網絡二合一防雷器是一種能夠在電源線路和數據線路上同時防止雷擊的裝置。其主要功能包括：

1. 防止雷電沖擊：電源網絡二合一防雷器能夠有效地吸收和抑制雷電產生的過電壓、電涌等干擾信號，防止這些信號通過電源線路和網絡線路進入設備，從而保護設備免受雷電沖擊的損害。

2. 降低電壓浪涌：在雷擊發生時，該防雷器能夠通過其內部的電氣元器件進行調節，使電壓浪涌得到控制，保證設備的正常運行。

3. 提高設備可靠性：通過提供穩定的電源和網絡環境，電源網絡二合一防雷器能夠增強設備的穩定性和可靠性，確保設備在惡劣環境下也能正常工作。

電源網絡二合一防雷器的安裝

電源網絡二合一防雷器的安裝需要遵循一定的步驟和注意事項，以確保其能夠正常工作并發揮最大的保護效果：

1. 確定安裝位置：防雷器應串聯在信號通道（外線）和被保護設備之間。其輸入端（IN）與信號通道相接，輸出端（OUT）與被保護設備相接，不可接反。

2. 線路敷設：安裝時兩端線路必須分開敷設，不可捆扎在一起，以防止二次感應現象的發生。

3. 接地處理：接地應可靠，地線力求短、粗、直，以減少分布電感對雷電泄放的影響。給防雷器安裝接地線時應斷開設備，避免因電焊等強電流從地線引入而損壞設備。

4. 接地電阻要求：系統采用專用接地裝置時，其接地電阻不得大于4Ω；采用綜合接地網時，其接地電阻不得大于1Ω。

5. 防水措施：電源網絡二合一防雷器不具備防水功能，因此若安裝在室外，應加裝防水設備。

電源網絡二合一防雷器的使用環境

電源網絡二合一防雷器適用于各種需要保護電源和網絡設備的場所和行業，包括但不限于：

1. 住宅和商業建筑：如住宅、辦公樓、商場、酒店等，用于保護建筑內的電力設備，如電腦、服務器、電視、空調等。

2. 工業領域：如機器設備、控制系統、傳感器等工業設備和生產線上的電力設備。

3. 通信系統：如電話交換機、路由器、交換機等通信設備和網絡設備。

4. 數據中心：用于保護數據中心中的服務器、存儲設備和網絡設備，確保數據的安全性和穩定性。

5. 醫療設施：如醫療儀器、監護設備、手術室設備等醫院、診所和醫療設備。

此外，在使用環境方面，電源網絡二合一防雷器通常要求環境溫度在-40~+85℃之間，相對濕度不超過95%（在25℃時），且安裝高度不超過3km。這些要求有助于確保防雷器在惡劣環境下也能正常工作。

綜上所述，電源網絡二合一防雷器具有多種功能，其安裝和使用環境也具有一定的要求。在實際應用中，應根據具體需求和環境條件進行選擇和安裝，以確保其能夠發揮最大的保護效果。

電源網絡二合一防雷器的工作原理是通過電壓限制和能量分流的方式來保護設備免受雷擊損害。以下是詳細解釋：

一、電壓限制

當雷電產生的高壓瞬態電流通過防雷器時，其內部的電氣元件（如壓敏電阻）會起到限制電壓的作用。壓敏電阻是一種電阻值隨外加電壓變化而變化的電阻器，當雷電高壓瞬態電流通過時，壓敏電阻的電阻值迅速下降，從而將高電壓限制在設備可承受的范圍內。

二、能量分流

防雷器內部還包含氣體放電管等非線性元件。當電壓超過氣體放電管的擊穿電壓時，其內部氣體會電離，形成導電通道，將雷電流引導至地，從而保護設備不受過電壓影響。此外，瞬態抑制二極管等高效能保護元件也能在納秒級時間內響應過電壓，將瞬態電流迅速抑制，進一步確保輸出電壓穩定在設備的安全范圍內。

三、具體工作步驟

1. 壓敏電阻作用：首先，當雷電產生的瞬態高壓進入防雷器時，壓敏電阻會首先起作用，將電壓限制在安全范圍內。

2. 氣體放電管擊穿：如果電壓繼續升高，氣體放電管會擊穿導通，將過電壓電流分流至地。

3. 瞬態抑制二極管抑制：最后，瞬態抑制二極管會對殘余電壓進行進一步抑制，確保輸出電壓穩定在設備的安全范圍內。

四、應用與效果

電源網絡二合一防雷器廣泛應用于各種需要保護電源和網絡設備的場所和行業，如住宅和商業建筑、工業領域、通信系統、數據中心以及醫療設施等。通過防止雷電損害設備，防雷器能夠顯著提高系統的可靠性，減少設備故障率和維修成本。

綜上所述，電源網絡二合一防雷器通過電壓限制和能量分流的方式，利用壓敏電阻、氣體放電管和瞬態抑制二極管等電氣元件的協同作用，有效保護設備免受雷擊損害。

電源網絡二合一防雷器作為一種同時保護電源和網絡線路的防雷設備，具有一系列優點，但也存在一些缺點。以下是對其優缺點的詳細分析：

優點

1. 多功能性：

• 電源網絡二合一防雷器集成了電源和網絡防雷功能，可以同時保護電源線路和數據線路，減少了設備數量，節省了空間和成本。

2. 高效性：

• 該防雷器通常具有較大的通流容量和高速反應時間，能夠在極短的時間內將過電壓控制在設備能承受的范圍內，有效防止雷擊對設備的損害。

3. 易于安裝和維護：

• 電源網絡二合一防雷器采用集成化結構，體積小，接線簡易，安裝方便。同時，一些產品還提供了LED失效指示功能，方便用戶進行故障排查和維護。

4. 低損耗：

• 由于防雷器內部采用了先進的電氣元件和工藝，因此在使用過程中損耗較低，不會對設備的正常運行產生影響。

5. 適用范圍廣：

• 電源網絡二合一防雷器適用于各種需要保護電源和網絡設備的場所和行業，如住宅和商業建筑、工業領域、通信系統、數據中心以及醫療設施等。

缺點

1. 功能限制：

• 由于二合一防雷器集成了電源和網絡防雷功能，可能在某些特定領域或需要極高防雷性能的特殊場合，其表現不如單獨的電源防雷器或網絡防雷器那么專業和高效。

2. 維護難度：

• 由于二合一防雷器集成了兩種功能，一旦發生故障，可能需要更復雜的診斷和維護過程。對于不熟悉這種設備的用戶來說，可能會增加維護的難度和成本。

3. 價格相對較高：

• 相比單獨的電源防雷器或網絡防雷器，二合一防雷器在價格上可能稍高一些。這可能會增加一些用戶的購買成本。

綜上所述，電源網絡二合一防雷器具有多功能性、高效性、易于安裝和維護以及低損耗等優點，但也存在功能限制、維護難度較高以及價格相對較高等缺點。在選擇使用時，用戶應根據自己的實際需求和預算進行權衡。

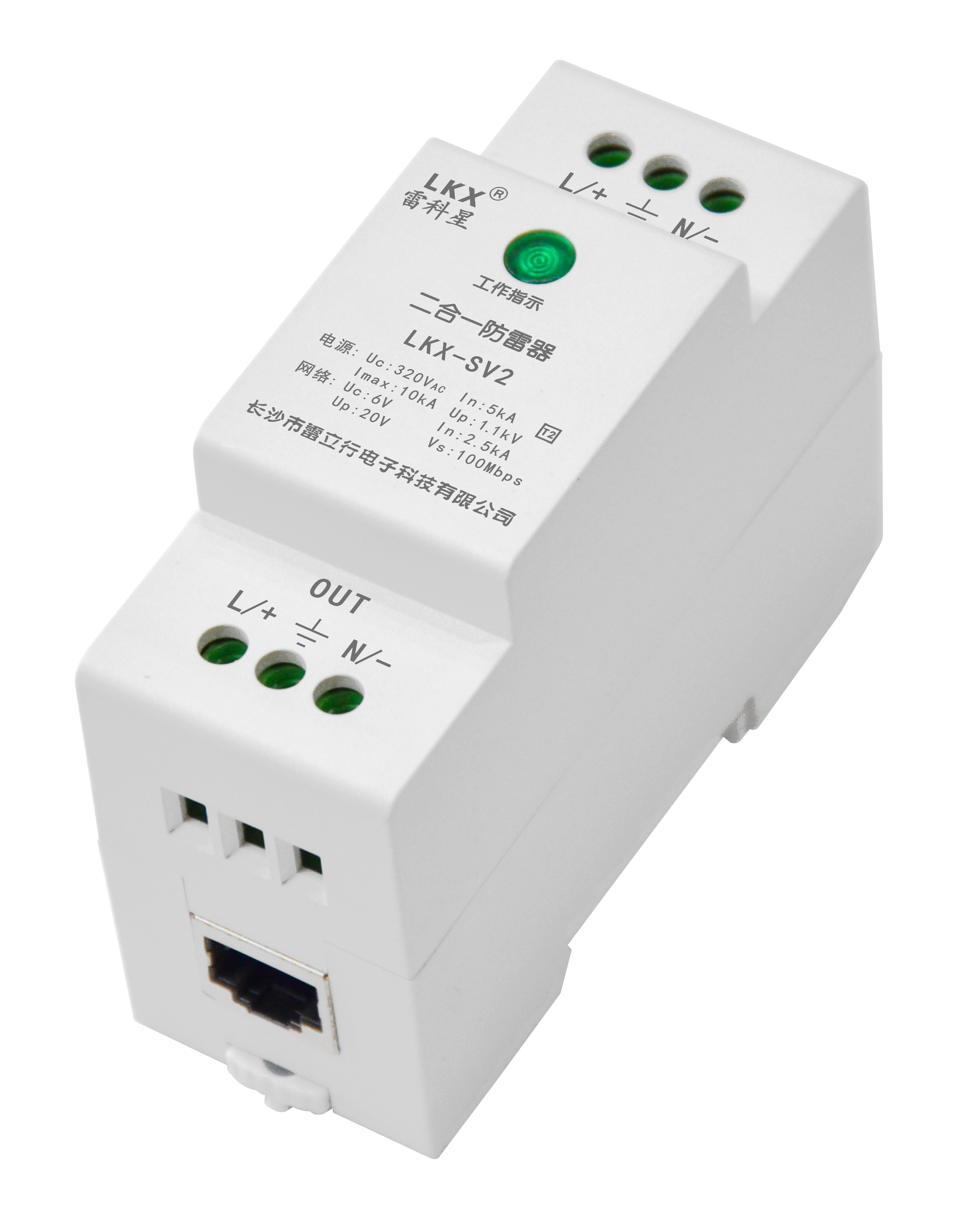

二合一視頻監控防雷器

■產品用途

   二合一視頻監控防雷器是根據IEC防雷要求和監控系統攝像機的具體特點量身打造的專用防雷器，適用于通信場所、樓宇等各種安防場所室內、室外監控系統高速球、中速球、云臺攝像機等的電源、視頻/音頻、云臺控制線路的防雷（浪涌）保護。

■產品特點

● 產品采用串聯式結構設計，具有多級保護功能。

● 信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。

● 放電電流大，響應速度快，損耗低。

● 節能、環保，殘壓低，使用壽命長。

● 集成化組合、體積小，接線簡易，安裝方便，實用性強。

■安裝說明

● 本產品為串聯連接方式。

● 安裝前必須切斷電源，嚴禁帶電操作。

● 請選擇與被保護設備接口類型相同的產品。

● 防雷器應與被保護設備的工作電壓相匹配。

● 防雷器：電源線路的“L/+”為火線/正極，“N/–”為零線/負極；控制信號線路的A、B為信號的兩極。

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。

● 防雷器電源部分帶有工作指示，接通電源，工作指示燈亮，則表示電源正常接通和防雷組件正常工作；反之，防雷器不可使用，應及時維修或更換。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 免接地產品無需連接地網，為達到本產品的較佳防雷效果，建議將PE等電位點與設備公共端、直流電源地、交流電源地或其他簡易金屬接地體相連接。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
