B+C級復合型電源防雷器是一種高性能的防雷設備，具有獨特的特點和廣泛的應用環境。以下是對其特點及使用環境的詳細分析：

一、B+C級復合型電源防雷器的特點

1. 聯合保護：

• B+C級復合型電源防雷器作為B級和C級保護的聯合體，能夠提供更為全面的雷電防護。

• 適用于建筑物整體空間較小的場合，只需在總配電柜內安裝一套保護器即可。

2. 高能量吸收能力：

• 該防雷器具有極高的能量吸收能力，能夠承受直擊雷的部分雷電流和高能電涌的沖擊。

• 即使電涌電流達到較高水平（如30kA或60kA），保護器的電壓仍能保持在較低水平（如低于1.5kV）。

3. 安裝簡便：

• B+C級復合型電源防雷器設計有帶標志的端子，使得安裝過程簡便快捷。

• 可以容易地安裝于任何配電箱或開關箱內的35mm導軌上。

4. 可插拔式部件：

• 保護器模塊采用可插拔式設計，便于更換和維護。

• 在保護器模塊損壞后，可以帶電插拔更換，不影響供電系統的正常工作。

5. 狀態指示：

• 配備熱感斷路器和視窗指示裝置，能夠清晰顯示保護器的工作狀態。

• 在過載情況下，熱感斷路器會自動斷開保護器模塊，同時狀態顯示視窗由綠色變?yōu)榧t色。

6. 反向插入保護：

• NPE保護模塊和底座之間的巧妙設計，確保模塊不能被反向插入。

• 這種設計保證了保護器模塊的正確安裝和使用。

7. 使用范圍廣：

• 適用于TN、TT和IT等多種電網制式。

• 帶NPE火花間隙模塊的保護器使用范圍更廣，能夠滿足不同電網系統的防雷需求。

二、B+C級復合型電源防雷器的使用環境

1. 建筑物雷電保護：

• 在建筑物雷電保護安裝工程中，B+C級復合型電源防雷器能夠確保電源線上的等電位連接。

• 當電源線架空引入建筑物時，該保護器能夠應用于架空線可能引入的部分直接雷擊雷電流。

2. 配電系統：

• 適用于各種配電系統，包括低壓配電系統、中壓配電系統等。

• 能夠保護配電系統中的設備免受雷電侵害，確保供電系統的穩定性和安全性。

3. 數據中心和機房：

• 在數據中心和機房等關鍵設施中，B+C級復合型電源防雷器能夠提供可靠的雷電防護。

• 保護數據中心和機房內的設備免受雷電沖擊和電磁干擾，確保數據的完整性和安全性。

4. 工業和商業設施：

• 適用于各種工業和商業設施，如工廠、辦公室、商場等。

• 能夠保護這些設施中的電氣設備免受雷電侵害，減少因雷電導致的設備損壞和停電事故。

綜上所述，B+C級復合型電源防雷器具有聯合保護、高能量吸收能力、安裝簡便、可插拔式部件、狀態指示、反向插入保護和使用范圍廣等特點。同時，它適用于建筑物雷電保護、配電系統、數據中心和機房以及工業和商業設施等多種使用環境。

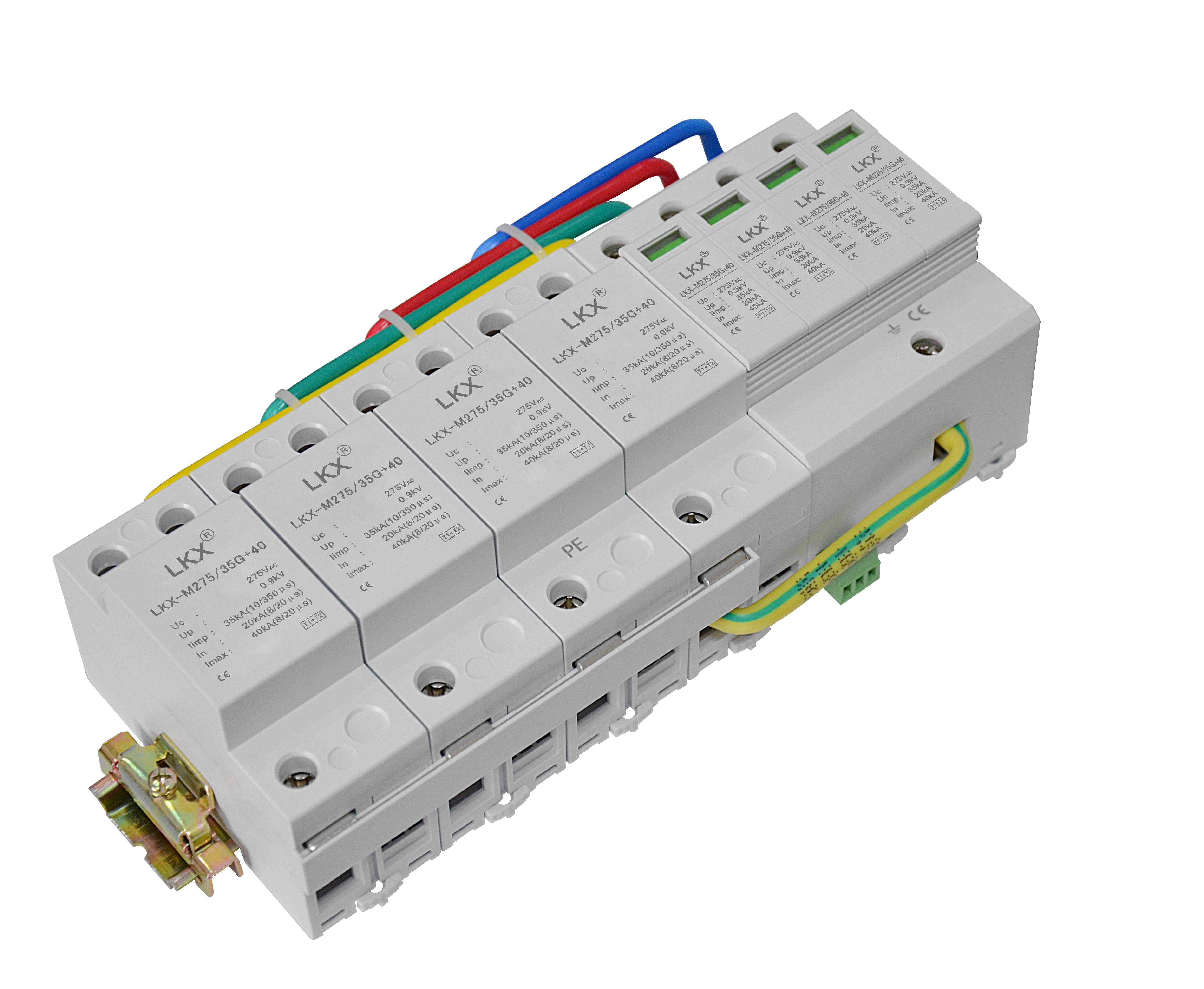

B+C級復合型電源防雷器此電源防雷模塊適用于重要場所的總電源防雷保護且適用于要求有低限制電壓的電源系統防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

產品特點

● 選用優質壓敏電阻，性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 內置過熱斷路裝置。

● 失效檢測指示。

● 遙信報警接口。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

技術參數

安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 安裝完畢后（18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態
，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 防雷模塊工作正常時，模塊遙信端子1（NC）和2（COM）之間常閉，2（COM）和3（NO）之間常開。

● 防雷模塊工作故障時，模塊遙信端子1（NC）和2（COM）之間常開，2（COM）和3（NO）之間常閉。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式）。連接線要求牢固可靠，且要求短、粗、直。

● 非專業人員請勿拆卸。

安裝示意圖

1、單相組合

2、三相組合
