220V 40KA電源防雷模塊、220V 40KA電源防雷箱、和220V 40KA電源防雷防爆箱的區別

1. 結構與安裝方式

• 220V 40KA電源防雷模塊：防雷模塊是防雷器的一種，做成模塊狀，卡在配套的底座上，其底座通常安裝在導軌上。它主要用于通信電源和其他電力系統中，以保護電器設備免受雷電過電壓等沖擊。

• 220V 40KA電源防雷箱：防雷箱是包含防雷模塊的裝置，通常具有金屬外殼或阻燃增強尼龍外殼，用于保護內部的防雷模塊免受外界環境的影響。防雷箱有多種類型，如密封式、開門式、防爆型等，適用于不同的安裝環境。

• 220V 40KA電源防雷防爆箱：防雷防爆箱是特殊設計的防雷箱，除了具備防雷功能外，還加強了防爆性能，以應對更加惡劣和危險的環境。

2. 功能與特性

• 所有三種設備都具備防雷功能，能在雷電發生時將瞬間大電流引入大地，以保護用電設備的安全。

• 防雷模塊和防雷箱通常具有熱脫扣/熔斷功能、失效檢測指示等功能，便于維護和檢修。

• 防雷防爆箱除了上述功能外，還具備更強的防爆性能，以應對可能的爆炸性環境。

3. 應用場景

• 220V 40KA電源防雷模塊：主要應用于通信電源、配電系統、自動化機房、變電站等場所，需要獨立安裝或配合其他設備使用。

• 220V 40KA電源防雷箱：由于具有更好的保護性能和更廣泛的應用環境適應性，防雷箱適用于配電房、配電柜、交流配電屏、開關箱等重要設備以及容易遭受雷擊的設備的電源進線處。防雷箱還可根據實際需求配置遙信報警裝置等附加功能。

• 220V 40KA電源防雷防爆箱：特別適用于具有爆炸性危險的環境，如化工、石油、天然氣等行業。在這些環境中，防雷防爆箱不僅要具備防雷功能，還要能夠抵御爆炸性混合物的點燃風險。

應用場景概述

設備類型

應用場景

特點

綜上所述，這三種設備在結構和功能上存在一定差異，適用于不同的應用場景和需求。在選擇時，應根據實際環境和需求進行綜合考慮。

單相電源防雷器（LKX-M220）(10KA\20KA\40KA\60KA\80KA\100KA\120KA...)

■產品用途

標稱放電電流為60kA及以上的防雷模塊適用于重要場所的總電源防雷保護；標稱放電電流為20～40kA的防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為5kA、10kA的防雷模塊適用于各種設備電源的防雷保護；C+D、B+C型電源防雷模塊適用于要求有低限制電壓的電源系統防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 選用優質壓敏電阻，性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 內置過熱斷路裝置。

● 失效檢測指示。

● 除單片寬度為9mm的模塊外：遙信報警接口。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

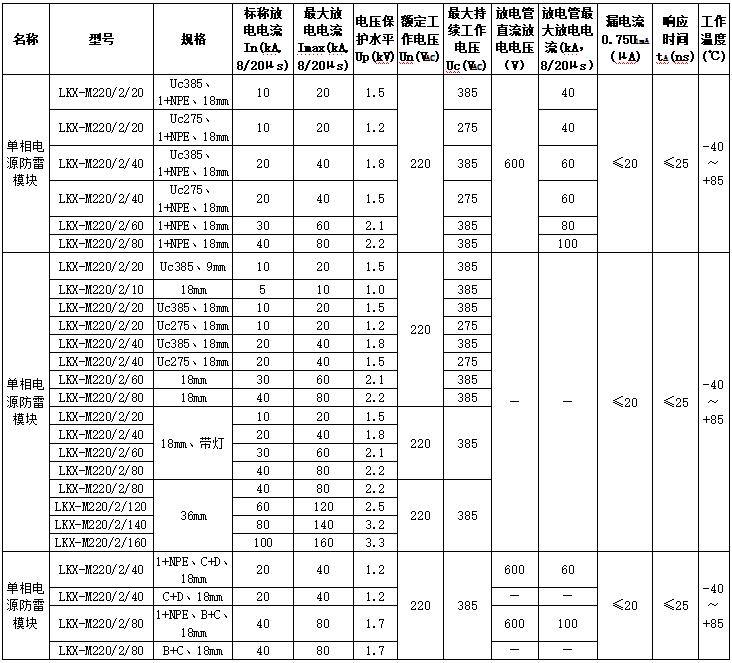

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

● 安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 安裝完畢后（9mm、18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口（工作指示燈）狀態，當故障顯示窗呈紅色或工作指示燈不亮（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。

單相電源防雷箱(LKX-B220)(10KA\20KA\40KA\60KA\80KA\100KA\120KA...)

■產品用途

      標稱放電電流為60kA及以上的防雷箱適用于重要場所的總電源防雷保護；標稱放電電流為20～40kA的防雷箱適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為10kA的防雷箱適用于各種設備電源的防雷保護；C+D、B+C電源防雷箱適用于要求有低限制電壓的電源系統的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 雷電計數器（帶雷電計數器的防雷箱），準確記錄雷擊次數。

● 狀態指示燈，指示防雷箱工作狀態。

● 放電電流大，殘壓低。

● 使用范圍廣，ns級響應速度。

● 實現差模、共模全方位保護。

● 采用特殊沖擊熔片，可靠性高。

● 核心元件采用國際知名品牌，性能優越，使用壽命長。

● 內部設有溫控、限流電路，徹底避免火災發生。

● 節能、環保，安裝簡單、方便，無須特殊維護。

■技術參數

● 安裝前必須切斷電源，嚴禁帶電操作。

● 防雷箱可懸掛在墻上或水平放置。

● 安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 防雷箱使用期間，應定期檢測并查看指示燈工作狀態：指示燈亮綠色，表示防雷箱電源及防雷正常；亮紅色，表示防雷箱已劣化，應及時維修或更換。

● 配有雷電計數器的防雷箱，其計數范圍為0~99，計數最小動作電流為1kA。

● 數碼管計數器的防雷箱：按“讀數”按鈕，窗口即顯示雷擊次數。20秒不操作，計數器即自動進入睡眠狀態。

● 液晶屏計數器的防雷箱：在睡眠狀態下按任意鍵進入待機界面，此時窗口顯示雷擊次數和當前日期、時間；待機界面下按“查詢”鍵進入查詢界面，此時窗口顯示最近一次雷擊及其對應的雷擊日期、時間，然后按“上翻”或“下翻”鍵可查詢歷史雷擊及其對應的雷擊日期、時間，再按“確認”鍵進入待機界面；待機界面下長按(按下時間超過1秒)“設置”鍵進入時間設置界面，可以對年、月、日、時、分、秒等日期和時間進行設置，此時可修改的數字開始閃爍，按“上翻”或“下翻”鍵可對閃爍的數字進行設置，按“設置”鍵可切換閃爍的數字（按年、月、日、時、分、秒循環切換），設置完成后按“確認”鍵進入待機界面。在進入時間設置或查詢界面時，20秒不操作即可自動返回待機界面，進入待機界面16秒不操作即可自動進入睡眠狀態。

● 連接線應采用不小于標準要求的多股銅線，且要求短、粗、直。

● 非專業人員請勿拆卸。

220v 40KA電源防雷模塊防爆箱

■產品用途

該產品主要用于安裝防雷模塊。

■產品特點

● 防水、防爆、防腐蝕。

● 帶屏蔽網、屏蔽條。

● 鋁合金；SMC：配有防水接頭。

● 計數窗、鋁合金、18模塊；計數窗、鋁合金、36模塊：配有防爆接頭。

● 安裝維護簡單方便。

■產品參數

■安裝說明

● 根據需要將防水接頭或防爆接頭裝在箱體上，然后照模塊上的標識連接電源線和地線（電源線和地線須穿過防水接頭或防爆接頭）。防雷模塊上的L、L1、L2、L3為相線，N為零線，PE為地線。。

● SMC：戶外應垂直壁掛或與水平地面應有≥30°傾角。

● 防雷模塊上的PE線必須與防雷系統的地線可靠連接，且要求短、粗、直。

● 裝完后，鋁合金：請擰緊螺栓和防水接頭；SMC：請鎖緊防爆箱并擰緊防水接頭；計數窗、鋁合金、18模塊和計數窗、鋁合金、36模塊：請擰緊螺栓和防爆接頭。

● 防雷模塊在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。

● 請?jiān)诠ぷ鳒貐^(qū)（-40～+85℃）內使用本產品。

● 非專業人員請勿拆卸。
